Glas-Vakuumheber: Ein Leitfaden für Vakuum-Hebegeräte

In diesem Leitfaden erklären wir, wie ein Vakuumheber funktioniert, worauf Sie bei Glashebegeräten achten müssen und wie Sie die richtige Maschine für Ihr Projekt auswählen.

Was ist ein Vakuumheber?

Ein Vakuumheber ist eine Hebemaschine, die glatte Materialien wie Glas, Stein, Bleche und Isolierplatten durch Saugkraft hält und bewegt. Anstelle von Ketten, Haken oder Klammern verwendet die Maschine Gummisaugnäpfe, die an ein Vakuumsystem angeschlossen sind.

Wenn die Vakuumpumpe einen starken Sog zwischen den Bechern und der Materialoberfläche erzeugt, wird die Ladung fixiert. Der Bediener verwendet dann eine Fernbedienung, um das Panel anzuheben, abzusenken, zu drehen, zu kippen und in die exakte Position zu bringen. Dadurch ist ein Vakuumhebesystem sicherer und präziser als die manuelle Handhabung oder herkömmliche Montage.

Wie funktioniert ein Vakuumhebesystem?

Ein komplettes Vakuumhebesystem besteht aus vier Kernteilen: Saugnäpfen, einer Vakuumpumpe, einem Vakuumreservoir und Steuerventilen.

• Saugnäpfe: Gummipads, die an der Glas- oder Plattenoberfläche anliegen. Mehr Tassen bedeuten eine bessere Lastverteilung, was bei großen oder gebogenen Platten wichtig ist.
• Vakuumpumpe: erzeugt die Saugkraft. Elektropumpen sind heute die häufigste Wahl für Glashebegeräte.
• Vakuumreservoir: Ein Speichertank, der den Vakuumdruck auch dann aufrechterhält, wenn die Pumpe stoppt, was für zusätzliche Sicherheitszeit sorgt.
• Steuerventile und Sensoren: Überwachen Sie den Druck und geben Sie die Last frei, wenn der Bediener dies wünscht.

Moderne Maschinen verfügen außerdem über ein Vakuummanometer sowie Licht- und akustische Alarme. Fällt der Druck unter ein sicheres Niveau, warnt die Maschine den Bediener sofort. Dieser doppelte Schutz ist der Grund, warum batteriebetriebene Vakuumheber für die Handhabung von schwerem Glas vor Ort so zuverlässig sind.

Arten von Vakuumhebegeräten

Vakuumhebegeräte gibt es in verschiedenen Formen, und jede eignet sich für eine andere Aufgabe.

• Manuelle Vakuumheber: kleine Handgeräte mit einem oder zwei Saugnäpfen. Gut geeignet für Glasscheiben bis zu einigen hundert Kilogramm in Werkstätten oder bei kleinen Arbeiten.
• Elektrische Vakuumheber: motorbetriebene Maschinen mit Rahmen, Mast und Saugnapfbalken. Sie heben schwerere Platten und sind einfacher zu kontrollieren.
• Batteriebetriebene Vakuumheber: emissionsfrei mit Lithiumbatterien betrieben, ideal für den Innen- und Außenbereich, wo keine Steckdose verfügbar ist.
• Glashandhabungsroboter: selbstfahrende Maschinen mit Hubarm. Sie können hohe Positionen erreichen, sich um 360 Grad drehen und sich selbstständig über das Gelände bewegen.
• Raupen-Vakuumheber: auf Gummiketten statt auf Rädern montiert, sodass sie auch auf unebenem Untergrund und an Hängen gut funktionieren.

Für die Installation von Glasfassaden und Fassadenarbeiten entscheiden sich die meisten Bauunternehmer für einen Verglasungsroboter mit großer Reichweite und voller Rotation, da er große Paneele schnell und ohne Kran platzieren kann.

Warum einen Glasvakuumheber verwenden?

Sicherheit. Der manuelle Umgang mit Glas führt zu vielen Verletzungen, wie z. B. Schnittverletzungen, Rückenschmerzen und herabfallenden Scheiben bei Arbeitern. Ein Glas-Vakuumheber entfernt Personen unter der Last. Mit einem zuverlässigen Vakuumsystem und Alarmen bleibt das Bedienfeld verriegelt, bis der Bediener es freigibt.

Geschwindigkeit. Ein Bediener kann ein großes Panel in wenigen Minuten bewegen und installieren. Die Maschine hebt, dreht, kippt und positioniert das Glas per Fernbedienung, sodass zwei oder drei Arbeiter ein ganzes manuelles Team ersetzen.

Kosten. Weniger Arbeitsaufwand, weniger kaputte Platten und keine Notwendigkeit, für jeden Auftrag einen Kran zu mieten. Bei mehr als einem Jahr Projektarbeit amortisieren sich Vakuumhebegeräte schnell.

Präzision. Elektrische Steuerungen ermöglichen feine Bewegungen. Die Paneele können millimetergenau ausgerichtet werden, was bei Vorhangfassadengittern und großen Glasfassaden von entscheidender Bedeutung ist.

Hauptmerkmale, auf die Sie bei Glashebegeräten achten sollten

Achten Sie beim Vergleich von Glashebemaschinen auf diese Spezifikationen.

• Tragfähigkeit: Die maximale Last, die die Maschine sicher heben kann, zum Beispiel 1000 kg, 1200 kg oder 1500 kg.
• Hubhöhe und Reichweite: Wie hoch und wie weit kann der Arm reichen? Durch die große Reichweite kann die Maschine die Platten weit von ihrer Basis entfernt platzieren.
• Drehung und Neigung: Die Möglichkeit, das Panel um 360 Grad zu drehen und von 0 bis 180 Grad zu neigen, sodass flache Panels für die Installation vertikal gedreht werden können.
• Seitenverschiebung und Seitendrehung: Feineinstellung zum Ausrichten der Paneele am Gebäuderahmen.
• Saugnapfkonfiguration: Anzahl und Durchmesser der Saugnäpfe. Bei schwerem Glas sorgen acht große Becher für einen starken und gleichmäßigen Halt.
• Vakuumsicherheit: ein unabhängiges Vakuumsystem pro Saugnapf, ein Manometer sowie Licht- und akustische Alarme.
• Stromquelle: Akkubetriebene Vakuumheber mit langer Arbeitszeit und Schnellladung eignen sich am besten für den ganztägigen Einsatz vor Ort.
• Antriebssystem: Räder für glatte Böden, Gummiketten für unwegsames Gelände und Steigungen.
• Fernbedienung: Mit einer drahtlosen Fernbedienung kann ein Bediener alle Funktionen aus sicherer Entfernung steuern.

Anwendungen von Vakuumhebegeräten

Vakuumhebegeräte werden in vielen Branchen eingesetzt.

• Installation von Glasfassaden: Anbringen großer Fassadenplatten an Hochhäusern.
• Montage von Fenstern und Türen: Heben schwerer Isolierglaseinheiten in Rahmen.
• Glasverarbeitungsanlagen: Transport von Rohglasscheiben zwischen Schneid-, Temper- und Lagerlinien.
• Stein- und Marmorhandhabung: Granit- und Marmorplatten ohne Beschädigung anheben.
• Montage von Metallpaneelen: Handhabung von Aluminium- und Stahlblechen für Gebäudeverkleidungen.
• Logistik und Lagerhaltung: Bewegen von glatten, schweren Gegenständen, die schwer zu greifen sind.

So wählen Sie den richtigen Vakuumheber aus

Beginnen Sie mit der schwersten Platte, die Sie anheben müssen. Die Tragfähigkeit der Maschine muss mit einem Sicherheitsspielraum höher als dieses Gewicht sein. Überprüfen Sie dann die Arbeitshöhe und Reichweite für Ihre höchsten Installationspunkte.

Betrachten Sie als Nächstes die Website. Wenn Sie auf unebenem Gelände, an Hängen oder auf Baustellen mit Schutt arbeiten, entscheiden Sie sich für einen Raupensaugheber mit Raupenketten. Wenn Sie hauptsächlich in Innenräumen auf ebenen Böden arbeiten, reicht ein Gerät auf Rädern aus.

Schauen Sie sich dann das Glas selbst an. Große, schwere oder gebogene Platten benötigen mehr Saugnäpfe. Denken Sie abschließend an die Macht. Akkubetriebene Vakuumheber geben Ihnen die Freiheit, überall zu arbeiten, ohne Kabel oder Generatoren.

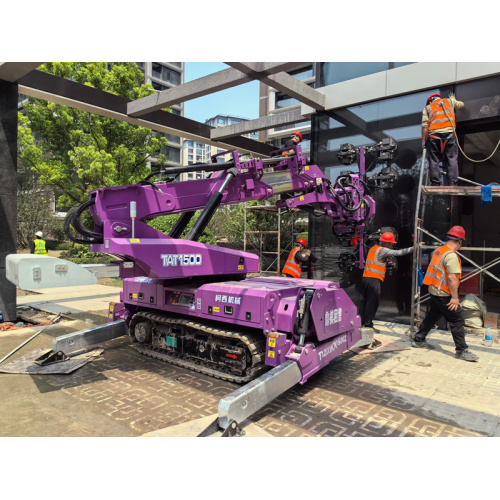

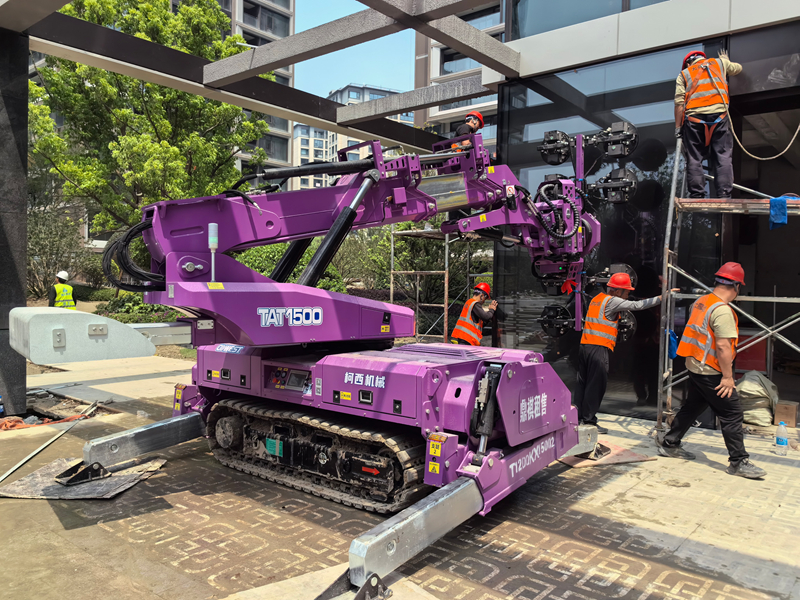

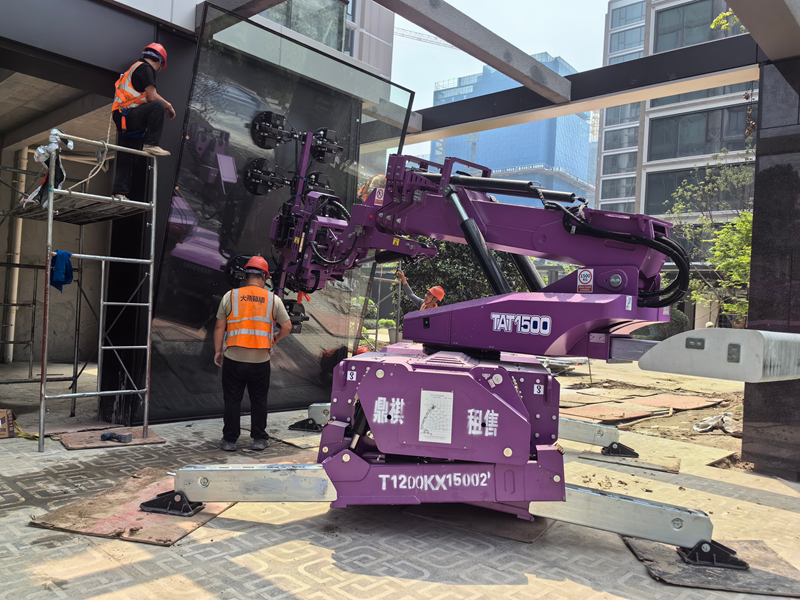

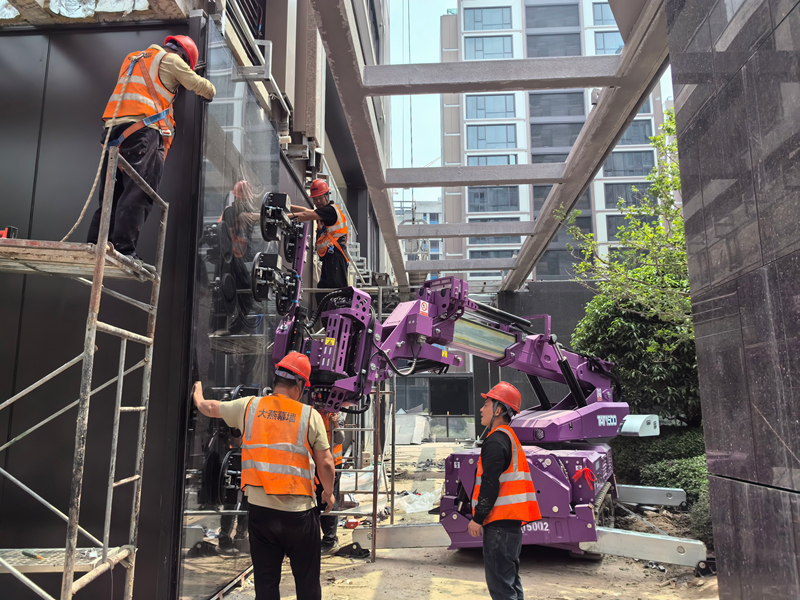

Beispielsweise kann ein batteriebetriebener Raupen-Glasheber mit 1.500 kg die größten Vorhangfassadenpaneele handhaben, eine Hubhöhe von etwa 8,6 Metern erreichen und mit einer Ladung 6 bis 8 Stunden lang arbeiten. Maschinen wie diese sind der neue Standard für schwere Verglasungsprojekte.

Sicherheitstipps für die Verwendung von Vakuumhebegeräten

• Überprüfen Sie immer den Vakuumdruck, bevor Sie das Gerät anheben. Heben Sie niemals an, wenn das Manometer einen niedrigen Druck anzeigt.
• Halten Sie die Glasoberfläche sauber und trocken. Staub, Öl oder Feuchtigkeit schwächen die Saugkraft.
• Überschreiten Sie nicht die Nenntragfähigkeit. Die sichere Belastung ändert sich mit der Ausladung des Arms.
• Stehen Sie niemals unter einer schwebenden Last.
• Schulen Sie jeden Bediener vor der Verwendung und befolgen Sie den Wartungsplan.
• Überprüfen Sie die Saugnäpfe regelmäßig auf Verschleiß und Beschädigungen und ersetzen Sie sie bei Bedarf.

Häufig gestellte Fragen

Was ist der Unterschied zwischen einem Vakuumheber und einem Kran?

Ein Kran hebt mit Haken, Ketten oder Schlingen und erfordert in der Regel einen erfahrenen Bediener. Ein Vakuumheber greift die Last direkt mit Saugnäpfen, sodass eine Person Glasscheiben sicher und präzise anheben, bewegen und positionieren kann.

Wie viel Gewicht kann ein Glas-Vakuumheber heben?

Es kommt auf das Modell an. Handgeräte heben etwa 200 bis 400 kg, während schwere Glashandhabungsroboter 1000 kg, 1200 kg oder sogar 1500 kg heben können.

Sind Vakuumheber sicher für Glas?

Ja. Hochwertige Vakuumhebegeräte verwenden mehrere Saugnäpfe, einen Vakuumbehälter, Drucküberwachung und Alarme. Wenn ein Becher den Druck verliert, hält das System die Platte weiterhin. Wählen Sie immer Maschinen mit einem bewährten Vakuum-Sicherheitssystem.

Benötige ich eine Steckdose, um einen Vakuumheber zu betreiben?

Nicht mit einem Akku-Vakuumheber. Lithiumbatteriemodelle laufen stundenlang mit einer einzigen Ladung und produzieren keine Emissionen, sodass sie überall auf der Baustelle funktionieren.

Abschluss

Der Umgang mit Glas muss nicht gefährlich oder langsam sein. Ein Glas-Vakuumheber macht die Installation von Vorhangfassaden, den Fenstereinbau und die Handhabung von Paneelen sicherer, schneller und kostengünstiger. Ganz gleich, ob Sie ein kompaktes Elektrogerät oder einen robusten Raupen-Verglasungsroboter benötigen: Wählen Sie Vakuumhebegeräte mit starker Saugkraft, zuverlässigen Sicherheitsfunktionen und ausreichend Reichweite für Ihre höchsten Arbeiten. Die richtige Maschine schützt Ihre Mitarbeiter, Ihr Glas und Ihren Projektzeitplan.
