Glas-Vakuumheber WSR-600XR: Ein praktischer Leitfaden für die Verglasung und die Handhabung von Platten

Ein Glas-Vakuumheber nutzt die Saugkraft, um eine glatte, nicht poröse Platte zu halten und sie mit einem einzigen Bediener zu bewegen. Anstelle von vier Arbeitern, die ein schweres Blech auf einem Gerüst balancieren, führt eine Person eine Maschine, die das Heben übernimmt. Im Folgenden erfahren Sie praxisnah, wie diese Maschinen funktionieren, worauf Sie beim Kauf achten sollten und wo ein 600-kg-Selbstfahrer auf eine echte Baustelle passt.

Warum die Handhabung von Glas auf einer Baustelle schwierig ist

Glas ist stark, wenn es gleichmäßig gestützt wird, und schwach, wenn dies nicht der Fall ist. Große Architekturscheiben wiegen oft mehrere hundert Kilogramm. Beim Anheben einer Platte von Hand oder mit einer Klemme konzentriert sich die Last auf wenige Punkte. Kantenabsplitterungen und Mikrorisse beginnen dort und wachsen mit jedem Meter, den das Panel zurücklegt.

Es gibt noch ein zweites Problem: das Gewicht. Eine einzelne große Isolierglaseinheit kann weit über 100 kg wiegen. Das manuelle Heben dieses Gewichts ist nicht nur langsam. Dies ist eine der häufigsten Ursachen für schwere Verletzungen im Glasergewerbe und ist der Grund, warum viele Auftragnehmer auf motorbetriebene Vakuumhebegeräte als Standard und nicht als Luxus umgestiegen sind.

Ein drittes Problem ist die Positionierung. Fassadenpaneele, Ladenfronten und Oberlichter werden selten gleichzeitig flach und vertikal installiert. Oft muss das Panel gedreht, nach hinten gekippt und seitlich verschoben werden, bevor es den Rahmen erreicht. Allein mit einem Kran ist dies mit wiederholten Haken verbunden, und jeder Haken birgt eine weitere Chance, zu schwingen, auszurutschen oder gegen den Rahmen zu stoßen.

Wie ein Vakuumheber tatsächlich ein Panel hält

Das Prinzip ist einfach. Eine elektrische Vakuumpumpe entfernt Luft aus versiegelten Gummisaugnäpfen, die gegen die Plattenoberfläche gedrückt werden. Der Druckunterschied zwischen der Außenluft und dem evakuierten Raum erzeugt eine starke Haltekraft. Keine Klammern, keine Schrauben, kein Kleber berühren das Material, sodass die fertige Oberfläche sauber bleibt.

Das wichtige Detail ist, dass das Vakuumsystem keine einzige Fehlerquelle darstellt. Qualitätsmaschinen verwenden eine Zweikreisanordnung mit Doppelpumpen. Wenn ein Kreislauf den Druck verliert, hält der zweite Kreislauf weiterhin die Last und ein akustischer und optischer Alarm warnt den Bediener sofort. Das unterscheidet eine professionelle Glashebemaschine von einem billigen Werkzeug, das niemals eine Werkstatt verlassen sollte.

Die Saugfläche selbst muss sauber, trocken und glatt sein. Staub, Öl, Wasser, Frost und strukturiertes Glas verringern die Haltekraft. Ein Vakuumheber ist für Glas, Stein, Marmor, Aluminiumplatten, Stahlplatten und versiegelte Verbundplatten konzipiert. Es ist nicht für poröse oder raue Oberflächen geeignet.

Worauf Sie bei der Auswahl eines Glashebers achten sollten

Bevor Sie Maschinen vergleichen, schauen Sie sich diese Punkte der Reihe nach an.

Erstens muss die Tragfähigkeit Ihrer schwersten normalen Platte entsprechen, nicht Ihrer leichtesten. Ein 600-kg-Gerät deckt ein breites Spektrum an Fassaden- und Ladenbauarbeiten ab. Größere Jumbo-Architekturglasscheiben erfordern mehr und oft eine Maschine, die mit einem Kran oder Minikran arbeitet, anstatt alleine zu arbeiten.

Schauen Sie sich zweitens das Lastdiagramm an, nicht nur die Schlagzeile. Die Kapazität nimmt immer ab, wenn der Arm ausgefahren wird. Eine Maschine mit einer Nennlast von 600 kg kann bei voller Höhe 350 kg tragen. Anhand der Tabelle erfahren Sie, ob die Maschine Ihr Paneel noch halten kann, wenn der Arm zur Fassade ausgestreckt ist.

Drittens entscheidet die Bewegungsfreiheit über die Installationsqualität. Zu den nützlichen Spezifikationen gehören endlose 360-Grad-Drehung, Vorwärts- und Rückwärtsneigung, seitliche Seitenverschiebung und Seitendrehung. Durch die Drehung wird das Panel um eine vertikale Achse bewegt. Durch Kippen ändert sich der Winkel zum Boden. Seitliche Verschiebung und seitliche Drehung ermöglichen dem Bediener eine Feinabstimmung der Position, ohne die Last erneut anzuhängen.

Viertens spielen auf einer Baustelle die Stromquelle und die Arbeitszeit eine Rolle. Batteriebetriebene Maschinen laufen ohne Kabel und ohne bauseitige Stromversorgung, was echte Freiheit bietet, wo ein Kran nicht hinkommt.

Fünftens müssen Sicherheitsfunktionen vorhanden und nicht optional sein: ein Alarm bei Vakuumverlust, ein Not-Aus, eine Warnleuchte bei Überlastung, Kollisionsschutz und Stützen, die die Maschine stabilisieren, während die Last gehalten wird.

Sechstens: Überprüfen Sie die Steuerung. Eine kabelgebundene Fernbedienung mit angemessener Kabellänge hält den Bediener in sicherer Entfernung und fern von der Schalttafel.

Wo ein 600-kg-Selbstfahrermodell Sinn macht

Eine Maschine der 600-kg-Klasse mit selbstfahrendem Fahrgestell ist die praktische Wahl für mittelgroße Fassadenplatten, Schaufensterverglasungen, Steinverkleidungen, Glastrennwände im Innenbereich und allgemeine Plattenhandhabung in Lagern oder Werkstätten.

Selbstfahrender Antrieb ist wichtiger als es klingt. Unebener Boden, Rampen und Bauschutt sind bei einem Bauprojekt normal. Eine Maschine, die sich aus eigener Kraft über unebenes Gelände bewegen kann, erreicht den Arbeitsbereich, anstatt auf einen Kran warten zu müssen. Die Fahrleistung am Hang ist dafür ein gutes Maß: Eine Maschine mit einer Steigfähigkeit von etwa 20 Prozent kann mit einer Last eine typische Baustellenrampe erklimmen.

Die Kategorie ist breit gefächert, daher ist es hilfreich zu wissen, wo ein Glas-Vakuumheber unter den Alternativen steht. Ein handgehaltener Glassaugnapf eignet sich gut für eine einzelne Lichtscheibe und einen kurzen Transport. Es handelt sich nicht um ein Hebegerät und sollte nicht über Kopf verwendet werden. Ein kompakter mobiler Heber eignet sich für leichtere Platten und Arbeiten im Innenbereich. Eine 600 kg schwere Maschine mit hydraulischer Auslegerverlängerung deckt mehrgeschossige Fassadenarbeiten und größere Platten ab. Große selbstfahrende Einheiten oder Raupeneinheiten befördern riesiges Glas und schwere Steine, meist in Zusammenarbeit mit einem Kran.

Einsatzmöglichkeiten eines mobilen Glas-Vakuumhebers

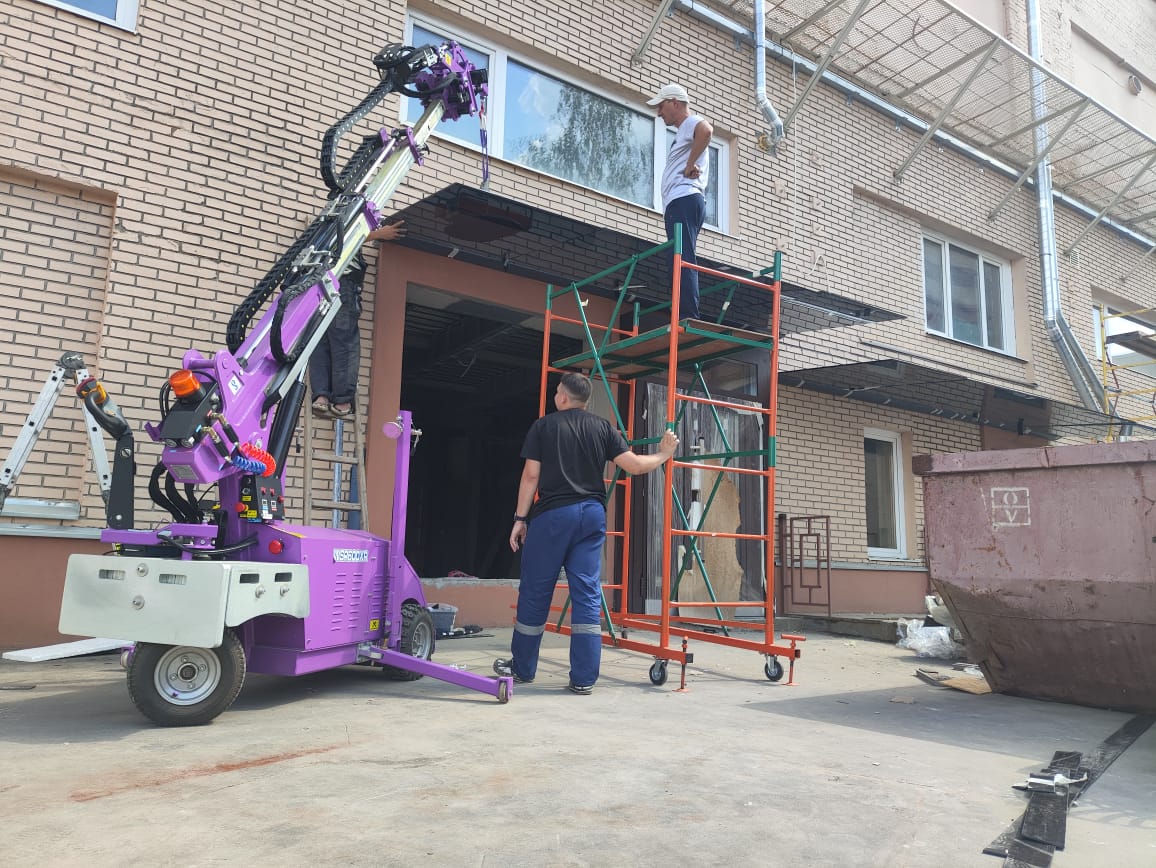

Die Installation von Vorhangfassaden ist die häufigste Anwendung. Die Maschine hebt eine Scheibe vom Boden oder einem Gestell an, hebt sie auf die Arbeitsebene, dreht sie in die richtige Richtung und ermöglicht dem Monteur die Befestigung aus einer stabilen Position.

Die Verglasungsarbeiten an Ladenfassaden und im gewerblichen Bereich erfolgen nach dem gleichen Muster, meist mit wiederholten Arbeiten im Laufe des Tages. Da es sich um repetitive Arbeiten handelt, amortisiert sich ein Elektrolift allein durch die Arbeitsersparnis.

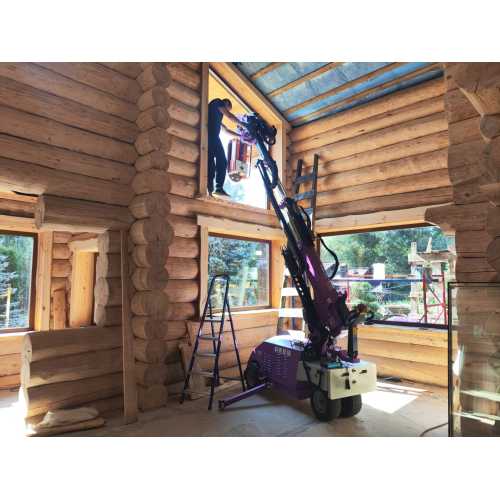

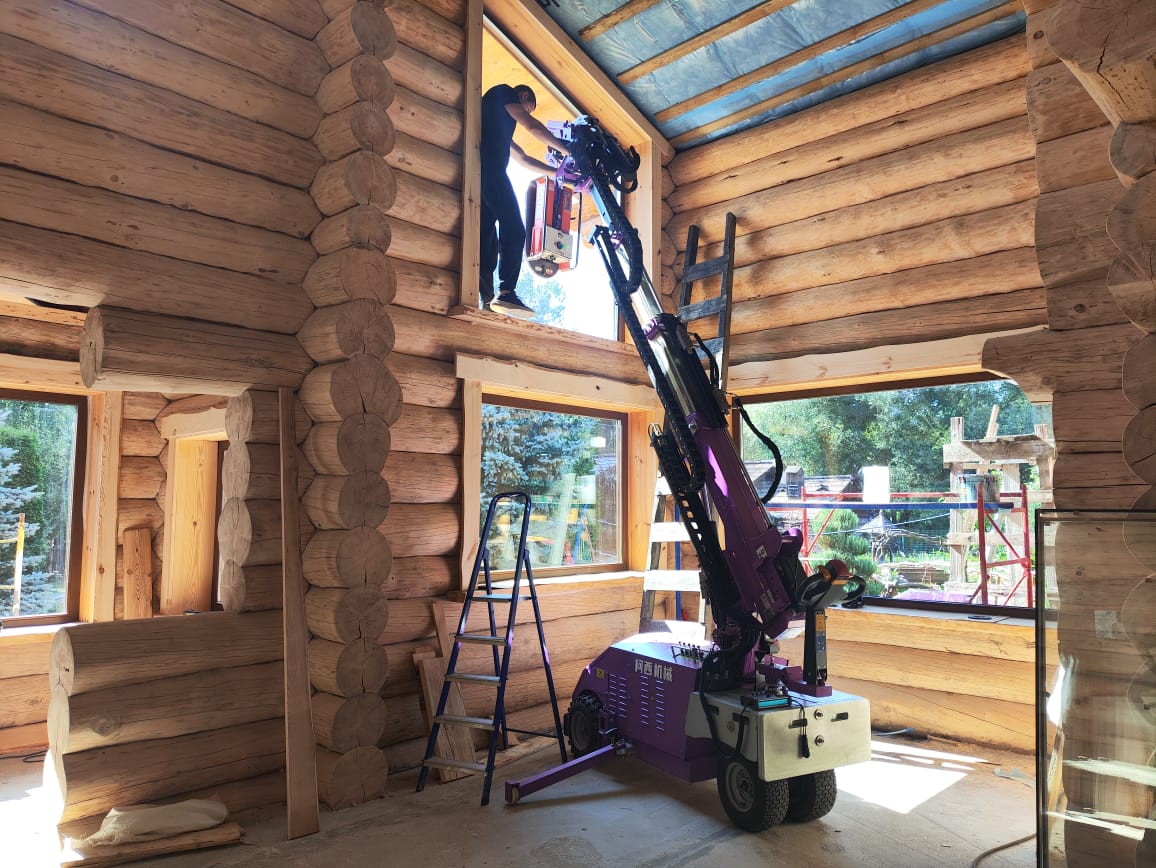

Innenarbeiten wie Glastrennwände, Duschabtrennungen und Innenfassaden profitieren von derselben Maschine, insbesondere wenn die Baustelle eng ist und kein Kran aufgestellt werden kann.

Der Umgang mit Steinen und Marmor ist ein weiteres häufiges Feld. Bei Vorhangwänden werden häufig Glas- und Steinpaneele kombiniert, und eine Maschine kann beides abdecken, wenn die Sauganordnung zum Paneel passt.

Lagerhäuser, Glasverarbeitungsbetriebe und Steinwerkstätten nutzen mobile Vakuumheber für die Beladung und den internen Transport, wobei ein Bediener eine schwere Platte sicher zwischen Regalen, Maschinen und Lastwagen bewegen kann.

Sicherheitspraktiken für Vakuumhebearbeiten

Ein Elektrolifter ersetzt kein sicheres Arbeiten. Es reduziert die Belastung Ihres Körpers, die Standortregeln gelten jedoch weiterhin.

Überprüfen Sie vor jeder Schicht die Saugnäpfe, das Vakuummeter und das Alarmsystem. Halten Sie die Plattenoberfläche vor dem Anheben sauber und trocken. Stellen Sie sich niemals unter eine aufgehängte Platte. Planen Sie die Route und die Abstellpunkte, bevor Sie die Ladung aufnehmen. Und überprüfen Sie das Lastdiagramm für die Reichweite, an der Sie arbeiten.

So eingesetzt ist ein 600 kg Glas-Vakuumheber nicht nur ein Hebegerät. Es verändert, wie viele Personen ein Verglasungsteam benötigt, wie schnell sich die Paneele bewegen und wie oft ein Paneel in einem Stück am Rahmen ankommt.
